Mon Matériel : Présentation

Cette page présente le matériel que j'ai utilisé pour la réalisation du media-center, et plus particulièrement les caractéristiques techniques et les coûts.

Le PC [Menu]

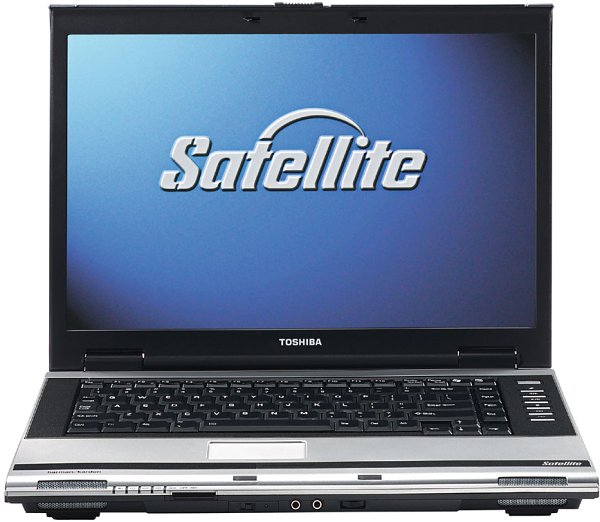

Ordinateur portable Satellite M70-211 /Référence : PSM71E-01R01MFR
acheté 1150 euros en 2005 (CDiscount)

- La technologie Mobile Intel® Centrino® avec processeur Intel® Pentium® M allie mobilité, performances et fonctionnalités multimédias.- Avec son boîtier design et son écran 15''4 wide, le Satellite M70 associe les dernières innovations technologiques.- Au bureau, en déplacement ou à la maison, ce modèle accompagne idéalement tous les besoins informatiques.

Technologie type :	Technologie Mobile Intel® Centrino™ Processeur Intel® Pentium® M 740, Intel® PRO/Wireless 2200BG et Intel® 915PM Express chipset fréquence d'horloge : 1.73 GHz ;front side bus : 533 MHz Cache de 2nd niveau : 2 Mo
Système d'exploitation	Windows® XP Edition Familiale Authentique Ubuntu Linux
Mémoire	standard : 512 Mo (+1GO RAM Samsung) mémoire maximale : 2,048 Mo technologie : DDR2 RAM
Disque dur	capacité disque (formaté) : 80 Go certification : S.M.A.R.T.
Lecteur DVD Super Multi (Double Couche)	Compatibilité : CD-ROM, CD-R, CD-RW, DVD-ROM, DVD-R, DVD-RW, DVD+R, DVD+RW, DVD-RAM Vitesse maximale : Lecture: 24x CD-ROM, 8x DVD-ROM/ Ecriture: 24x CD-R, 4x CD-RW, 10x HS CD-RW, 10x US CD-RW, 8x DVD-R, 2x DVD-R (Double Couche), 4x DVD-RW, 8x DVD+R, 2.4x DVD+R (Double Couche), 4x DVD+RW, 5x DVD-RAM Type : Graveur DVD Super Multi (Double Couche)
Ecran	taille : 15.4 " type : Ecran Toshiba TruBrite® WXGA TFT résolution : 1,280 x 800
Modes vidéo (en interne)	résolution : 1280 x 800 nombre maximum de couleurs : 16,7 millions
Modes vidéos externes maximum	Résolution maximum : 2 048 x 1 536 Nombre de couleurs maximum : 16,7 millions Taux de rafraichissement maximum : 60 Hz Résolution non entrelacé avec un taux de rafraîchissement maximum : 1 600 x 1 200
Interfaces	1 x Connecteur d'alimentation (DC) 1 x Modem RJ-11 1 x Ethernet RJ-45 1 x sortie TV (s-video) 1 x i.LINK® (FireWire - IEEE 1394) 2 x Haut parleur intégré 1 x RGB 1 x Prise casque (stereo) 3 (2 arrière, 1 gauche) x USB 2.0 1 x Lecteur de carte 5 en 1 (SD™ Card, Memory Stick®, Memory Stick Pro™, MultiMedia Card™, xD-Picture Card™) 1 x microphone-in
Slot d'extensions	1 x emplacement PC Card Type II 1 x Slot Express Card™ 54 (PCI Express) 2 x Slots mémoires (1 configurable, 1 upgradeable par mainteneur)
Communication sans fil	Compatibilité : Wi-Fi™ Protocoles supportés : 802.11 (b/g) Technologie sans fil : Wireless LAN (802.11 b/g)
communication filaire	Type de réseau : modem international V.90, prêt V.92 Vitesse : 56 Kbps data (V.90) et 14.4 Kbps fax Type de réseau : Ethernet LAN Vitesse : 10/100 Base-TX
Son	formats audio supportés : 16-bit stereo haut-parleurs : Haut-parleurs stéréo Harman/Kardon fabricant : Système son Toshiba Bass Enhanced et SRS TruSurround XT™
Clavier	nombres de touches : 86 touches Windows : 2 pavé numérique : Oui (virtuel) touche d'accès rapide : 2
Système de pointage	modèle : Touch Pad interface : PS/2
Batterie	technologie : lithium-ion autonomie maximum : 2:45 (Mobile Mark™) heures
Adaptateur Secteur	tension d'entrée : Adaptateur courant (100/240 V)
Dimensions	L x l x H : 360 x 263 x 38,5 mm poids : 2,8 kg
Garantie	Garantie 1 an (extensible en option)
Logiciels fournis	Norton Internet Security™ 2005 (Mise à jour gratuite sur Internet pendant 90 jours) InterVideo® WinDVD Sonic™ Record Now! Manuel de l'utilisateur en ligne CDROM d'utilitaires & pilotes Toshiba et/ou CDROM/DVDROM de Restauration du système d'exploitation Toshiba ConfigFree™
Sécurité	sécurité par mot de passe système
Caractéristiques complémentaires	Barre Multimédia avec 6 touches de lancement rapide (CD-DVD Play-Pause-Stop-Fwd-Rwd, accès Internet, ExpressMedia Player : pour une lecture CD audio et DVD vidéo instantanée)

Le stockage des données [Menu]

Clé USB:
acheté 9 euros en 2008 (RDC)

OCZ Technology 4GB Rally2 USB Flash Drive

Capacité :	4 Go
Dimensions :	68 x 17 x 7 mm
Interface :	USB 2.0
Taux de transfert :	jusqu'à 28MB/s (lecture), 15MB/s (écriture)
Technologie :	Dual Channel
Matériaux	Aluminium

Boitier:
acheté 18 euros en 2006 (Cdiscount)

Boîtier BX-362COM pour disque dur IDE 3.5 pouces, USB 2.0 & Firewire Advance®

Caractéristiques:

Structure aluminium ultra légère
Ventilateur 80mm ultra silencieux
Interfaces : USB2.0 High Speed et Firewire
Retirable à chaud
Solide socle en aluminium
Compatible PC et MAC
Dimensions: 222x120x46 mm

Garantie: 1 an

Disque dur externe:
acheté 82 euros en 2006 (CDiscount)

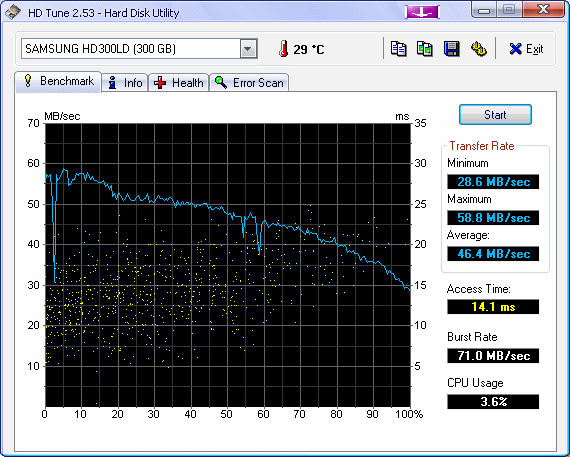

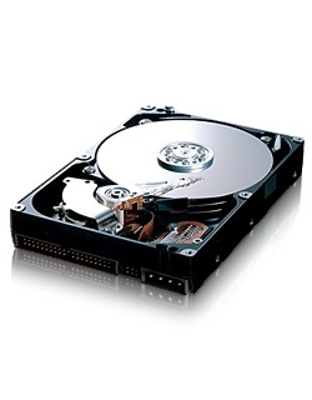

Samsung HD300LD(2) 300 GB 58.8 MB/sec 14.1 ms

Drive Configuration / Configuration du lecteur	Interface / Interface	ATA-6 or Serial ATA 3.0

	Buffer DRAM Size +2 / Taille du DRAM du tampon +2	8 Mbytes

	Bytes per Sector / Octets par secteur	512

	Track to Track / Piste à piste	0.8ms

	Average / Moyenne

	Full Stroke / Plein trait	8.9 ms

Performance Specification / Caractéristiques techniques	Average Latency / Temps d'attente moyen	4.17 ms

	Rotational Latency / Temps de rotation	7,200 rpm

	Data Transfer Rate / Taux de transfert de données

	Media to/from Buffer (max) / Média en provenance/à destination du tampon (max.)	400/1000 Mbits/sec

	Buffer to/from Host (max) / Tampon en provenance/à destination de l'hôte (max.)	100 or 300?o3 Mbits/sec

	Drive Ready Time (typical) / Temps de disponibilité du lecteur (habituel)	10 sec or 300

	Non-recoverable Read Error / Erreur de lecture irréparable	1 sector in 1014 bits

Reliability Specification / Caractéristiques relatives à la fiabilité	MTBF / MTBF	600,000 POH

	Start/Stop cycles (Ambinent) / Cycles de marche/arrêt (ambiant)	50,000

	Component Design Life / Durée de vie du composant	5 years

Accoustics (Average Sound Power) / Acoustique (puissance acoustique moyenne)	Idle / Au repos	2.7 BE

	Random Read/Write / Lecture/écriture aléatoire	2.9 BE

	Temperature / Température

	Operating / En fonction	0 to 60 °C

	Non-operating / Hors fonction	From -40 to 70 °C

	Thermal Gradient 9max) / Gradient thermique 9 max.	20 °C/hr

	Humidity (non-condensing) / Humidité (sans condensation)

	Operating / En fonction	5 - 90 %

	Non-opearting / Hors fonction	5 - 95 %

	Linear Shock (1/2 sine pulse) / Choc linéaire (1/2 impulsion)

	Operating, 2ms / En fonction, 2 ms	63 G

Environmental Specifications / Caractéristiques relatives à l'environnement	Non-operating, 1 mx / Hors fonction, 1 mx	300G

	5-300-5 Hz / 5-300-5 Hz	1.0 Go-p

	Non-operating / Hors fonction

	5-5- Hz / 5-5 Hz	2.0 Go-p

	Altitude (relative to sea level) / Altitude (par rapport au niveau de la mer)

	Operting / En fonction	From -1000 to 10,000 feet

	Non-operating / Hors fonction	From -1000 to 40,000 feet

	Voltage / Tension	From +5V+/-5%, +12 V +/-10%

	Spin Up Current (max) / Courant au démarrage (max.)	800/2250 mA

	Read/Write On-Track (typ) / Lecture/écriture sur piste (typ)	8.4 or 8.7?o6 W

Power Requirements / Alimentation	Seek +5 (type) / Recherche +5 (type)	9.2 or 9.4?o6 W

	Idle (type) / Au repos (type)	8.0 or 7.2?o6 W

	Standby (typ) / Veille (typ)	0.7 or 0.6?o6 W

Physical Dimension / Dimensions physiques	Height / Hauteur	1 in

	Width / Largeur	4 in

	Depth / Profondeur	5.75 in

	Weight / Poids	1.44 lb

La partie audio [Menu]

La carte son :
achetée 32 euros en 2008 (LDLC)

Détails techniques :
Interface USB 1.1 (compatible USB 2.0)
USB audio class specification version 1.0
Boîtier autoalimenté par le port USB
Entrée ligne stéréo (mini-jack 3,5 mm)
3 sorties lignes stéréo (mini-jack 3,5 mm)
Entrée numérique S/P-DIF optique (TOS link)
Sortie numérique S/P-DIF optique (TOS link)
Entrée Microphone (mini-jack 3,5 mm)
Sortie Microphone (mini-jack 3,5 mm)
Résolution audio: 16 bits
Taux d’échantillonnage (analogique: 32, 44,1 et 48 kHz, numérique: 48 kHz)
Driver support pour Windows 2000/XP
Logiciels
Panneau de contrôle pour Windows 2000/XP

Les enceintes :
Acheté 31 euros en 2009 (Market place Amazon)

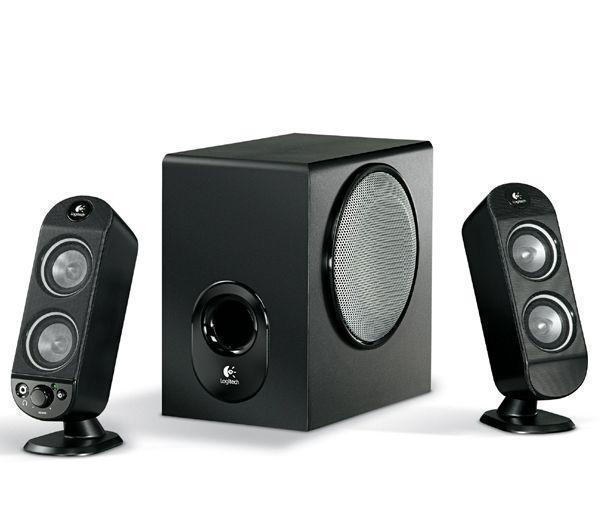

Logitech X-230

Caractéristiques techniques

          o Puissance RMS totale: 32 W RMS
            Haut-parleurs satellites: 12 W RMS (6 W x 2)
            Subwoofer: 20 W RMS
          o Puissance de crête totale: 64 W

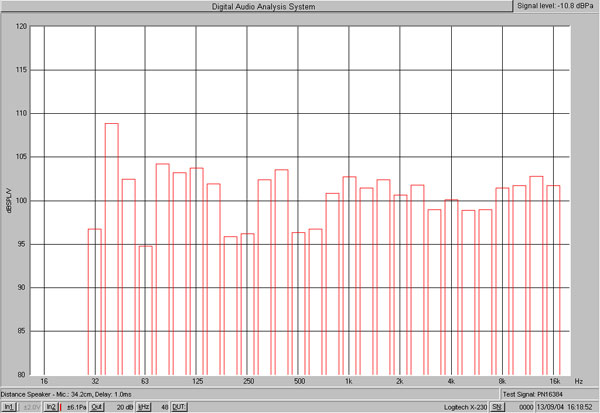

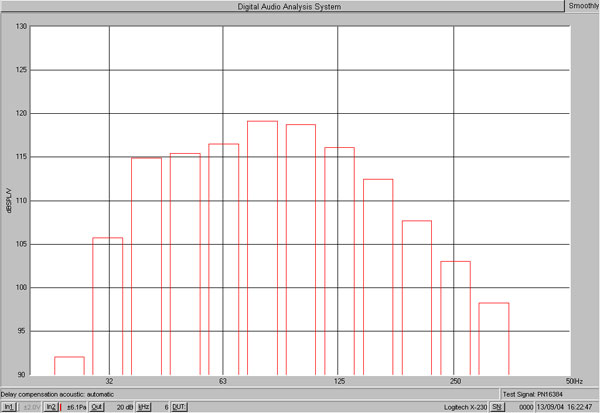

          o Réponse en fréquence: de 40 Hz à 20 kHz
          o Transducteurs:
            Haut-parleurs satellites: deux transducteurs de 5 cm par haut-parleur
            Subwoofer: transducteur à évent de 13,3 cm
          o Dimensions des haut-parleurs (H x L x P):
            Haut-parleurs satellites: 20,3 x 6,4 x 7,6 cm
            Subwoofer: 22,9 x 15,2 x 23,5 cm
          o Rapport signal/bruit: >96 dB
          o Compatibilité système
            PC/Mac
            CD
            MP3
            DVD*
            PlayStation®* Xbox®*

La partie vidéo [Menu]

Réception TNT
acheté 27 euros en 2007 (RDC)

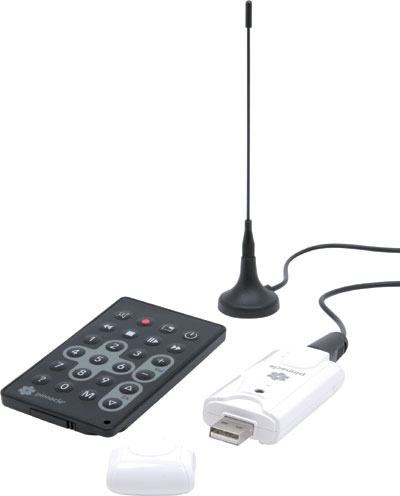

Pinnacle PCTV USB Stick

Format	Clé USB
Connexion	USB 2
Réception	Numérique MPEG-2
Télécommande	Oui, format carte de crédit
Logiciel	Pinnacle TV Center 3.4b digital , Réglages Media Center 3.4
Voir toutes les caractéristiques

Driver BDA	Oui
Antenne	Mini-antenne passive avec pied magnétique
Dimensions et Poids	8,4 x 3,1 x 1,5 cm ; 27 grammes

Divers [Menu]

Hub USB
acheter 15 euros en 2008 (RDC)

Hub Trust 4 ports USB

Trust HU-544 USB 2.0 4 Port Hub Type: Hub, Nb. de ports RJ-45 10/100 Mbps, Nb. de ports RJ-45 10/100/1000Mbps, Nombre total de ports: 4, Vitesses supportées: 480 Mbps, Poids: 0.27 g.

Conclusion [Menu]

Je dispose de suffisamment de matériel pour commencer le media-center. Je suis très satisfait de la partie son. Même si elle n'est pas au top pour sonoriser une pièce, elle est suffisante pour une écoute de qualité losqu'on se trouve face au pc (suffit également pour sonoriser une petite pièce). Les éléments un peut faiblards sont le hub (bas de gamme) et la carte télé (qui a tendance à chauffer). L'ordi est également ancien mais il devrait suffire pour cet usage (pas de HD par contre).
