MeDiaN@Tour

MeDiaN@Box est un projet réalisé en 2020 qui reprend une vieille idée développée en 2007 en lui ajoutant une composante LOW-TECH indispensable à ce type d’application :

– Pourquoi faire tourner un ordinateur portable ou de bureau puissant donc énergivore pour 90% du temps écouter de la musique ?
– Pourquoi faire tourner des serveurs, des réseaux, faire faire au titre écouté sur Spotify trois fois le tour de la planète… Et recommencer ce gâchis, à chaque écoute…



Les bases étaient jetées… Et consistaient à construire en s’appuyant sur la carte Raspberry Pi 4 une solution d’écoute autonome, et capable d’embarquer une bibliothèque musicale et de la restituer en filaire sur un ampli Cambridge Azur 650A de ré-emploi relié aux excellentes Focal Aria 906 de fabrication locale et que j’avais sous la main…

Pour cela, il fallait donc un peu de matériel :

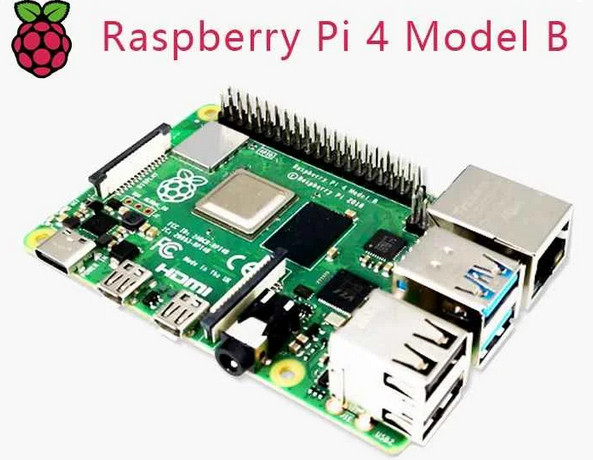

– Un Raspberry Pi 4 Modèle B(4 B), 2Go RAM, 4K, BT 5.0, 1000Mbps : 76€

– Un disque dur Western Digital – WD Blue SSD 500Go M.2 SATA 3D NAND : 64€

– Un boitier Argon One M.2 Aluminium : 40€

– Un DAC Audio USB Bluetooth Audioquest Beetle : 59€

– Un clavier Logitech K400 Plus Wireless Touch : 30€



Soit un coût de 269€ pour un lecteur réseau fait maison et évolutif… Certains composants comme le disque dur, le DAC, le clavier pourront trouver d’autres applications. Le PI pourrait lui très bien être reconverti dans un autre projet.

Le Disque dur permettant la rapidité et la fiabilité du stockage. Le boitier Argon la propreté et le refroidissement toujours important du montage. Le DAC permettant d’accroître de manière significative lea qualité du son du petit PI, le clavier sans fil assurant le pilotage à distance et sans souris. L’affichage se fera lui sur ma télé, uniquement si nécessaire.

L’alimentation du PI est réalisée au moyen d’un transformateur 5.1V. Le Pi 4 consomme entre 3 et 5 W en moyenne. Son coût annuel pour un fonctionnement 365j/24h est donc d’une vingtaine d’euros environ, ce qui en fait un petit serveur très très suffisant et très très efficace sur le plan écologique.

---



La partie logiciel est fournie par la distribution officielle Raspbian « Buster » sur laquelle sera installée quelques applications triées sur le volet. Parce que moins, c’est mieux 😉 !

– MiniDLNA : Qui transforme le Pi en un serveur multimédia facilement paramétrable. Son association avec Bubble UPnP installée sur le smartphone permet d’accéder à toute sa bibliothèque musicale très facilement.

– VLC : Associé à MiniDLNA, le lecteur multimédia très célèbre permet de lire toute la musique stockée sur le micro-ordinateur mais aussi de regarder des vidéos, d’écouter des web-radios… L’application VLC-Remote installée sur le Smartphone permet de le piloter à distance, et sans écran.

– Mopidy : Une application qui transforme le PI en clone de Spotify. Une interface similaire sauf que la musique est lu sur le PI, envoyé sur l’ampli via le DAC et une liaison filaire. Le pilotage se fait à distance depuis le Smartphone et une page Web baptisée IRIS.

– De Chrome et Firefox pour visualiser Youtube, consulter ces mails, la météo et toutes ces petites choses utile que l’on aime pouvoir faire rapidement sur sa télé sans allumer l’ordinateur…

– De Kodi, un Media-Center mais un peu gourmand pour les capacités de cette version 2GB du PI.

– De RaspController qui permet de contrôler le PI (état, température, mémoire…) et d’exécuter certaines commande directement depuis le Smartphone.

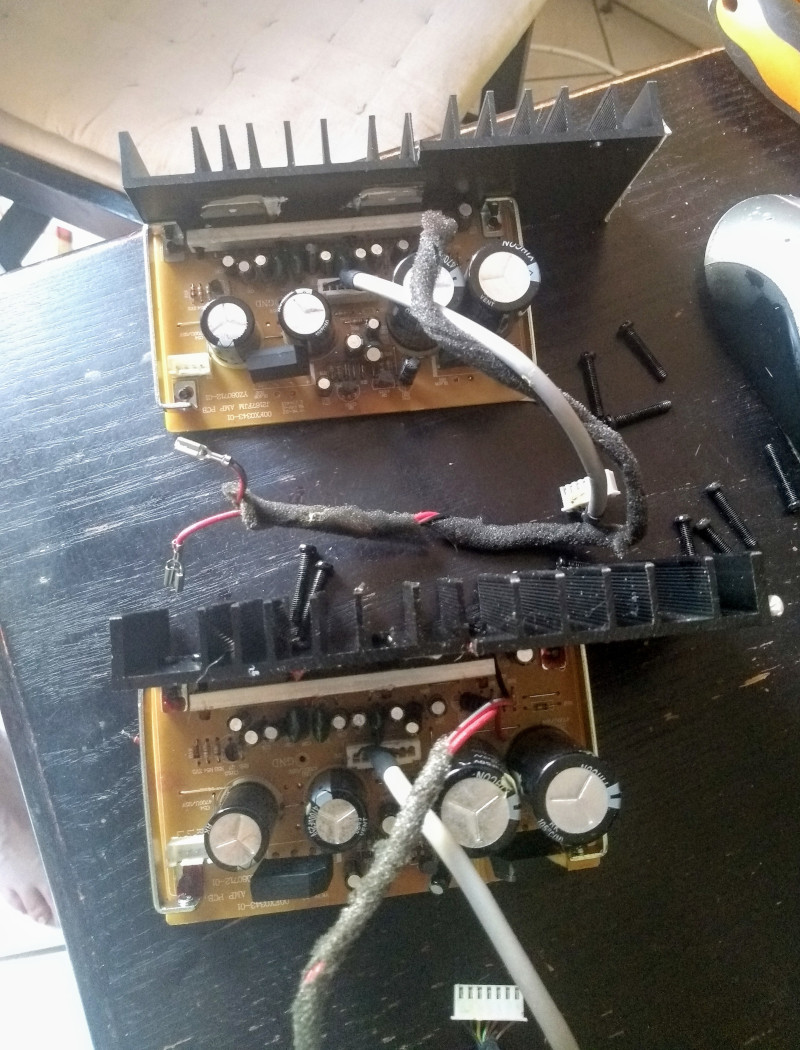

Pour tirer partie de tout cela, je transformerai un vieux Kit Focal XS, des enceintes merveilleuses aussi bien en Hifi qu’en Home-Cinema par la fidélité du son qu’elle restitue. Malheureusement, l’une des deux voies d’amplification ayant grillée après près de 10ans de bons et loyaux service, je vais devoir passer par un amplificateur externe capable d’alimenter à la fois le caisson et les deux satellites.Non sans avoir au préalable tenté ma chance auprès du service après vente de focal qui, s’ils m’ont poliment éconduit, ont dû bien rigoler devant l’âge de l’équipement 😉 !

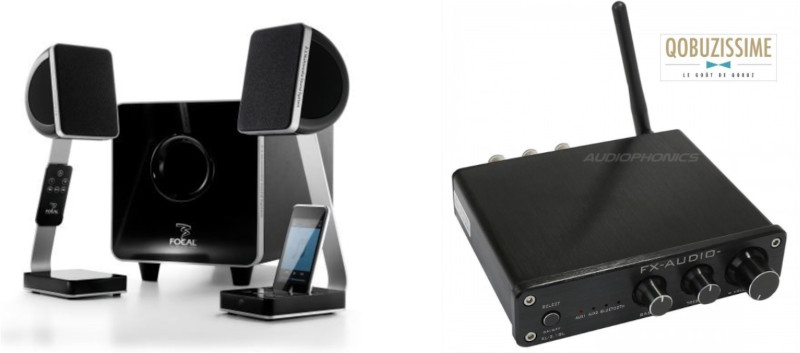

Cette fonction sera assurée par un amplificateur FX-AUDIO XL-2.1BL dont le ratio Taille/Puissance est absolument impressionnant. Un ampli tenant dans la paume de la main et délivrant pas moins de 100W sous 8 Ohm au subwoofer, 2x 25W aux satellites toujours sous 8 Ohm ce qui le rend tout à fait adapté pour animer les formidables membranes de mes Focal.

L’ampli FX-AUDIO est de plus particulièrement pratique, avec ses 2 entrées analogiques jack (Branchement rapide) et RCA (MeDiaN@Box), et son antenne Bluetooth capable de recevoir sans fil le son de n’importe quel smartphone qui lui est appairé. La sélection du mode se fait via un bouton unique.

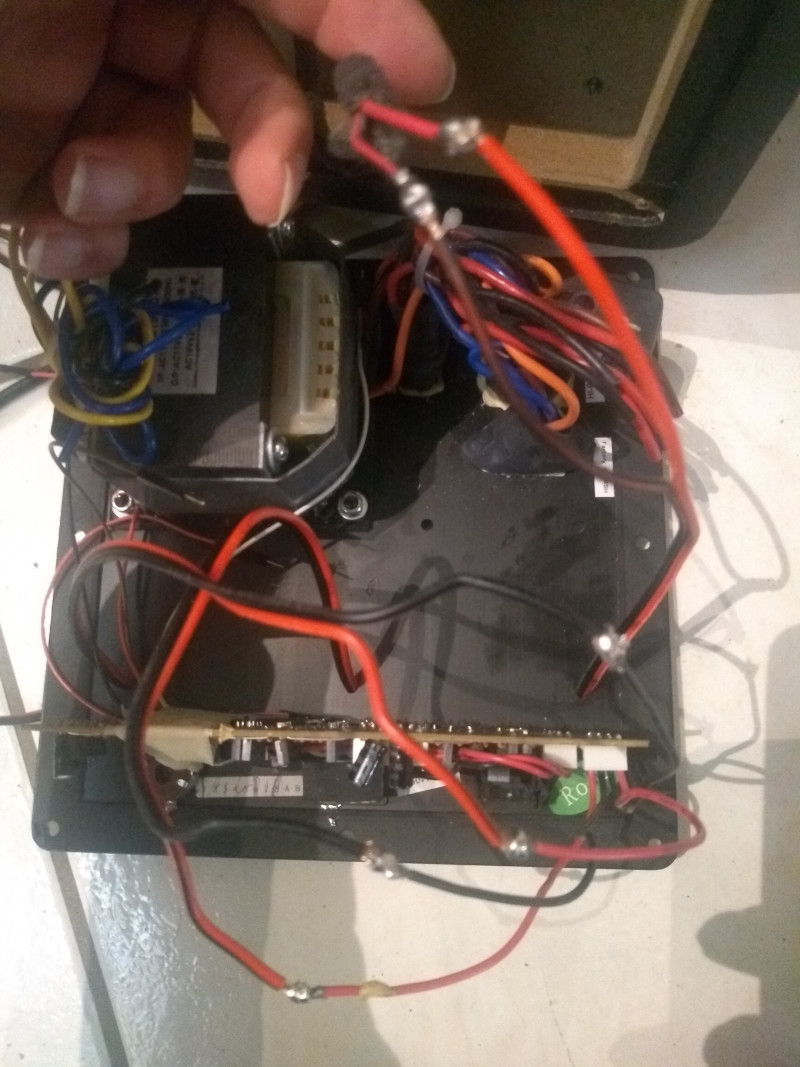

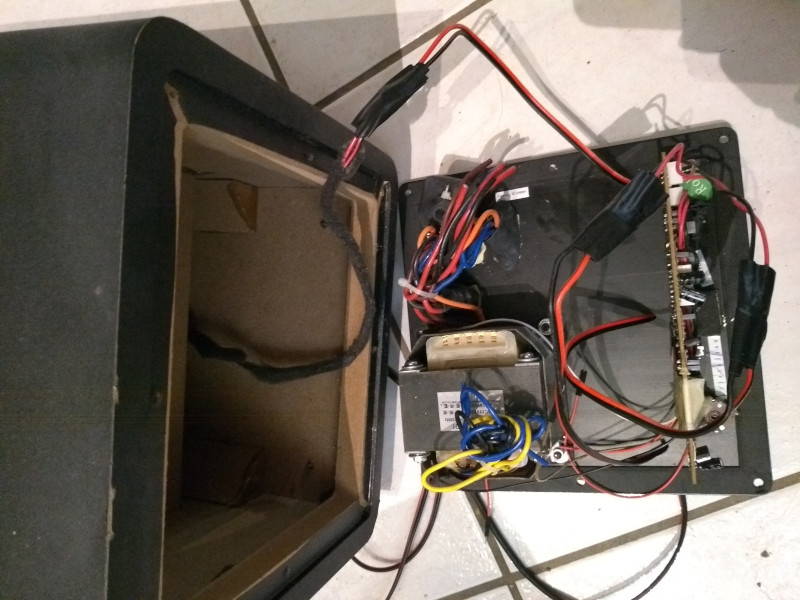

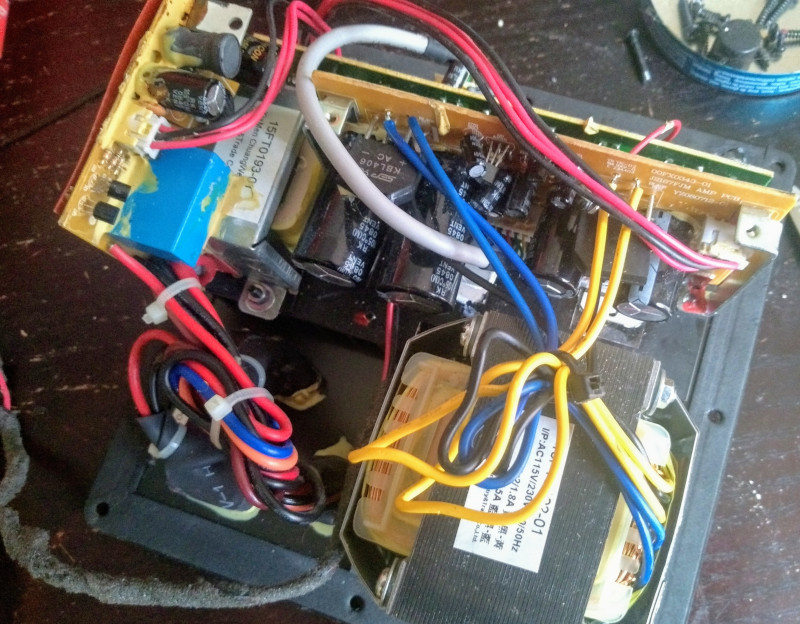

Une fois le routage électrique identifiée à l’intérieur des Focal, le câblage est réalisé en filaire via des câbles soudés et correctement protégés.

Les balances de grave et le Treble sont réglés. Et l’amplification de Class D assurée par les deux amplificateurs à découpage TPA3116D2 Texas Instruments font des miracles. Un son clair et précis, tout en restant suffisamment puissant pour sonoriser une pièce de taille moyenne…

Enfin, l’alimentation 24V 4A (96W en continu) réalisée par un adaptateur externe est la promesse d’une faible consommation électrique en utilisation, ce qui est l’une des raisons d’être de ce projet Low-Tech allant à rebours des écrans toujours plus grands et parfaitement inutiles lorsqu’on… écoute simplement de la musique… 🙂

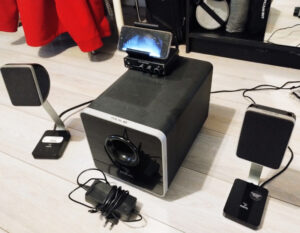

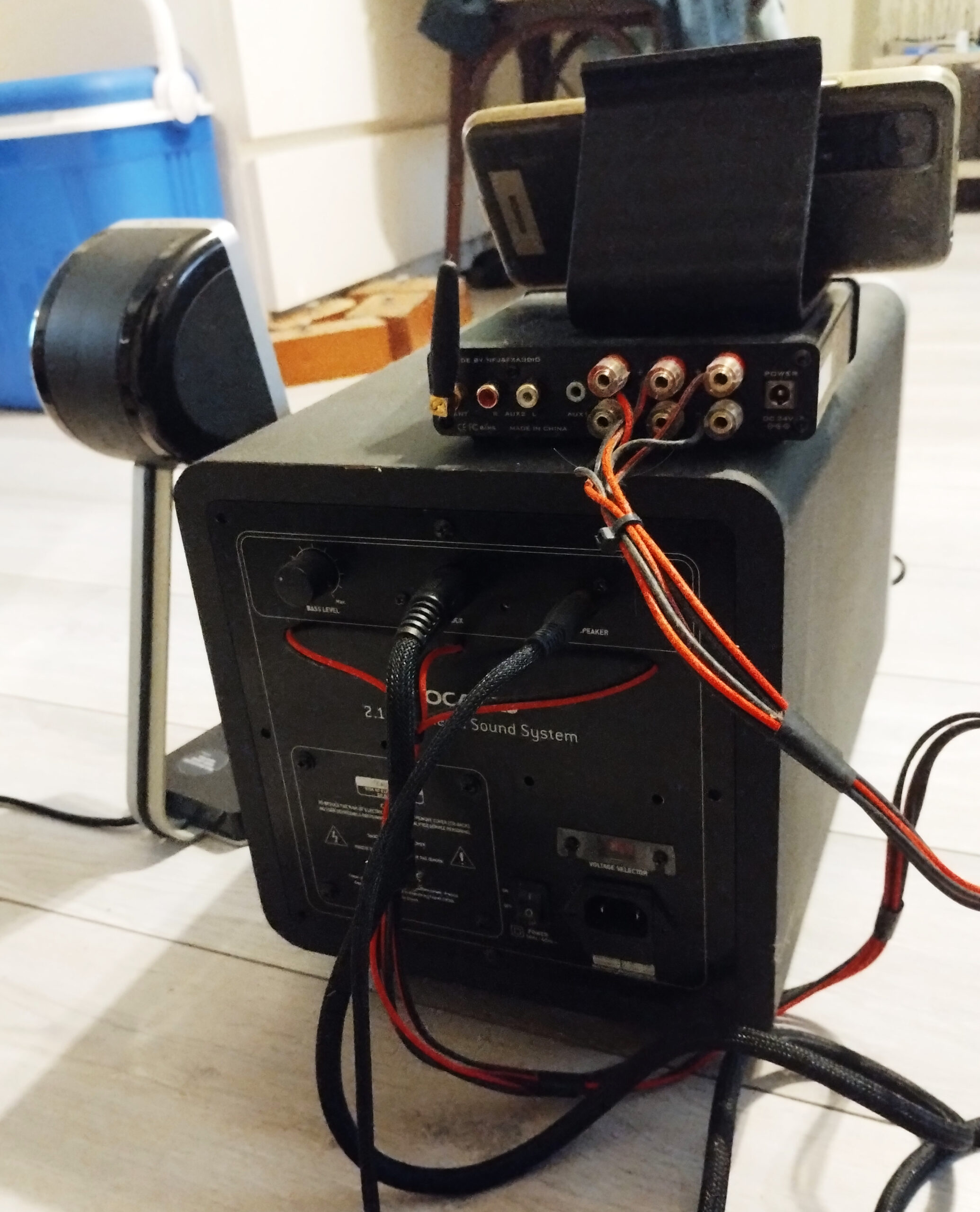

Le Kit audio une fois assemblé
(avec son support de téléphone intégré en impression 3D)
